Introducción del producto

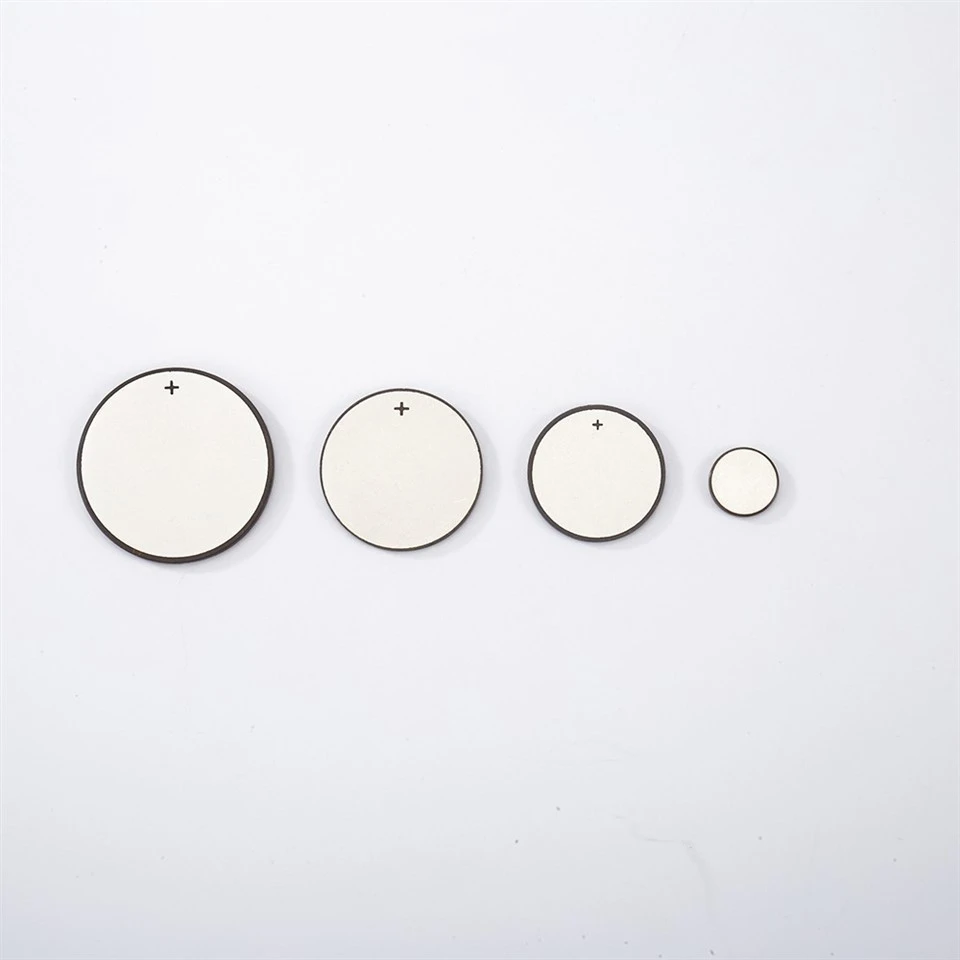

El transductor piezocerámico para imágenes médicas es el componente principal de los sistemas de imágenes por ultrasonido y convierte la energía eléctrica en ondas mecánicas de alta-frecuencia que penetran los tejidos y reflejan información de diagnóstico. Se utilizan ampliamente en ecografía B-, imágenes Doppler, imágenes 3D/4D y equipos de diagnóstico portátiles.
Características
Rendimiento de imágenes de alta-precisión
Nuestros productos utilizan materiales cerámicos piezoeléctricos PZT-5H, con un coeficiente de acoplamiento electromecánico de más de 0,65. Con la capa de adaptación de 1/4 de longitud de onda mecanizada con precisión-, la eficiencia de conversión de la señal ultrasónica se puede aumentar al 90 % y la resolución axial puede alcanzar 0,08 mm, que es un 40 % más alta que la de los transductores convencionales, lo que satisface las necesidades del diagnóstico por imágenes médicas de alta precisión.
Larga vida útil
Nuestro equipo utiliza una carcasa de aleación de titanio con tecnología de sellado al vacío. Las pruebas en un ambiente con una humedad del 85 % muestran que la degradación del rendimiento no supera el 5 % después de 10 años de funcionamiento continuo y la vida útil es más del doble que la de los productos encapsulados de resina epoxi ordinarios.
Personalizable
El transductor piezocerámico para imágenes médicas admite el desarrollo personalizado dentro del rango de frecuencia de 1 a 20 MHz. El número de elementos del array se puede configurar de 64 a 512 según la demanda. Al mismo tiempo, proporciona una variedad de disposiciones, como matrices anulares, lineales y convexas, para adaptarse a las necesidades de imágenes de diferentes equipos médicos.
Parámetros del producto
|
Modelo |
Especificaciones (mm) |
Frecuencia (KHz) |
Coeficiente de acoplamiento (Kp%) |
Capacitancia estática (Pf) |
|
CL33-2.0Q |
Φ33*2mm |
68 |
56 |
6200±15% |
|
CL40-2.5Q |
Φ40*2,5 mm |
56 |
56 |
6500±15% |
|
CL43-2.5Q |
Φ43*2,5mm |
53 |
56 |
7000±15% |
|
CL50-2.5Q |
Φ50*2,5mm |
45 |
56 |
8200±15% |
|
CL8-2.0M |
Φ8*2mm |
1000 |
Mayor o igual a 55 |
500±15% |
|
CL8-1.0M |
Φ8*1mm |
2000 |
Mayor o igual a 55 |
650±15% |
|
CL8-0.75M |
Φ8*0,75 mm |
3000 |
Mayor o igual a 55 |
800±15% |
|
CL10-2.0M |
Φ10*2mm |
1000 |
Mayor o igual a 55 |
600±15% |
|
CL10-1.0M |
Φ10*1mm |
2000 |
Mayor o igual a 55 |
800±15% |
|
CL10-0.75M |
Φ10*0,75mm |
3000 |
Mayor o igual a 55 |
1000±15% |
¿Por qué elegirnos?
Calidad estable
Nuestros productos han obtenido ISO9001; BSCI; CE; GS; ETL; CB y otros certificados de calidad.
Rica experiencia
Nuestra empresa cuenta con más de 20 años de experiencia en la industria ultrasónica, especializándose en el diseño y producción de generadores ultrasónicos para diversas aplicaciones.
Amplia Área de Ventas
Nuestros productos se venden principalmente a Europa, América del Norte y Asia Oriental.
Personalizable
Nuestros productos pueden aceptar personalización OEM/ODM.
Preguntas frecuentes
P: ¿Qué papel juega un transductor piezocerámico en imágenes médicas?
R: Es el componente central de los sistemas de imágenes por ultrasonido. Convierte pulsos eléctricos en ondas sonoras de alta-frecuencia que viajan a través del cuerpo y luego convierte los ecos reflejados nuevamente en señales eléctricas, que se utilizan para construir imágenes médicas.
P: ¿Por qué es importante el rango de frecuencia en los transductores de ultrasonido médicos?
R: La frecuencia de operación determina tanto la resolución como la profundidad de penetración de la imagen de ultrasonido. Las frecuencias más altas (p. ej., 7 a 15 MHz) proporcionan una mejor resolución para tejidos poco profundos como la mama o la tiroides, mientras que las frecuencias más bajas (1 a 5 MHz) penetran más profundamente, lo que las hace adecuadas para imágenes abdominales o cardíacas.
P: ¿Cómo afecta el diseño del transductor piezocerámico a la calidad de la imagen?
R: Los conjuntos de transductores (lineales, convexos o en fase) fabricados con elementos piezocerámicos permiten el enfoque dinámico y la dirección del haz, mejorando la resolución espacial y la uniformidad de la imagen. La precisión en la alineación de los elementos y la coincidencia de impedancias afecta directamente la claridad de la señal y la precisión del diagnóstico.
P: ¿Se pueden utilizar transductores piezocerámicos en imágenes mínimamente invasivas?
R: Sí. Elementos piezocerámicos miniaturizados (a menudo<1 mm in size) are widely used in intravascular ultrasound (IVUS) and endoscopic ultrasound (EUS), enabling high-resolution imaging inside blood vessels or internal organs with minimal patient discomfort.
P: ¿Qué propiedades hacen que los transductores piezocerámicos sean adecuados para uso clínico?
R: Ofrecen una alta eficiencia de acoplamiento electromecánico, un rendimiento estable en todos los rangos de temperatura y una fuerte sensibilidad de señal. Las cerámicas-de grado médico también son biocompatibles y químicamente estables, lo que garantiza seguridad y confiabilidad a largo plazo-en entornos de diagnóstico.
